本项目采用比亚迪TEF6686收音模块为核心,结合自研控制程序,构建目前市面上最精简的车载收音。
系统由本人独立开发,程序不对外开源,确保独特性与稳定性。

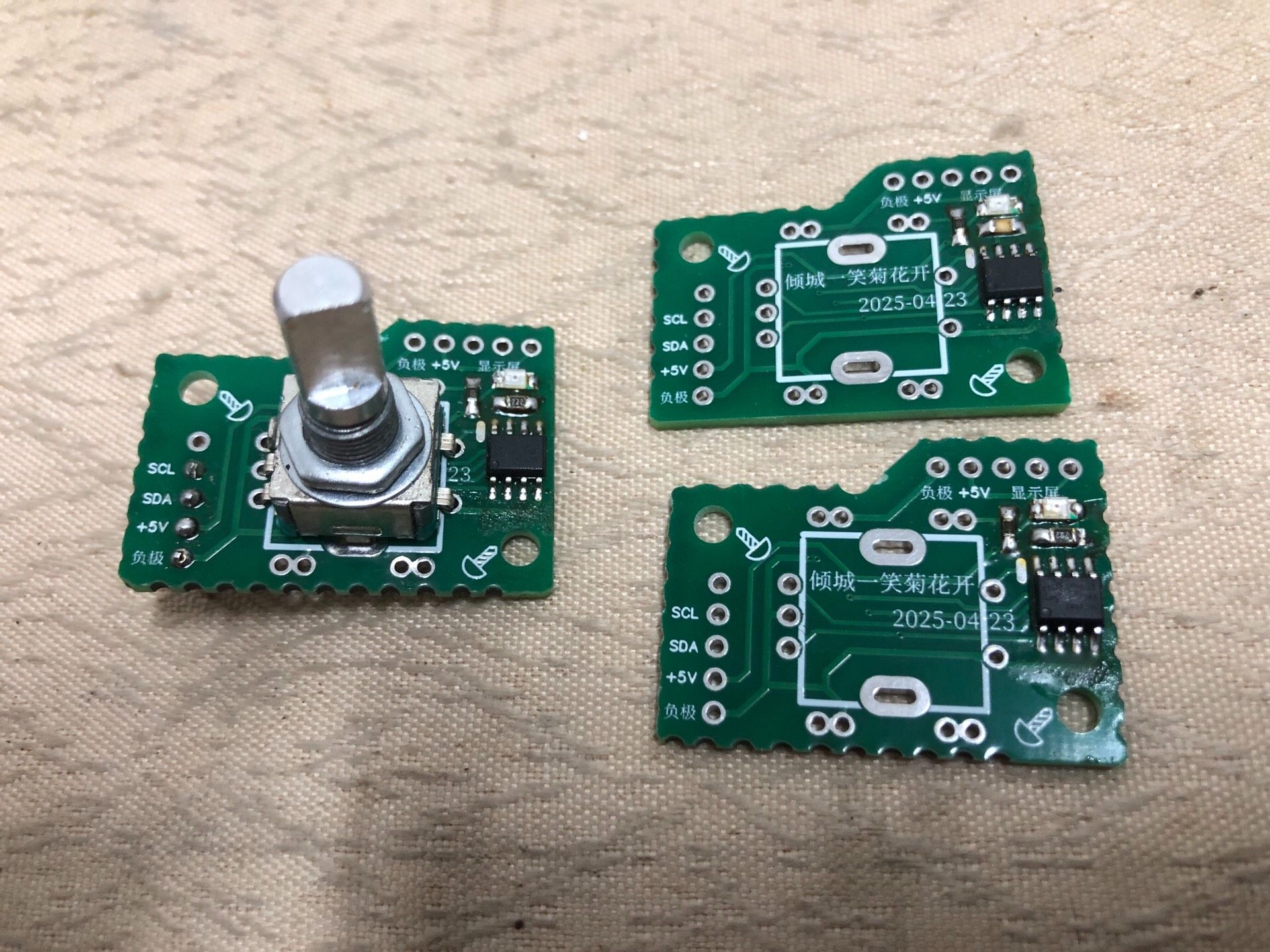

整个控制电路使用最少引脚数的单片机,走线极少,大幅降低故障率和制作难度。
摒弃传统套件常见的液晶显示屏,避免屏幕带来的电磁干扰与复杂布线。
该设计专为追求简洁、高效的用户打造。
如您确实需要显示功能,可自行扩展屏幕模块,但默认配置中不含任何显示单元。
只需外接一个约一元成本的旋转编码器,即可实现流畅的手动搜台操作。
通电后旋转即开始调频,持续操作满五分钟,系统将自动保存当前频率。
下次上电时,默认播放上次记忆频道,无需重复搜台。
系统工作电压范围为2V至5V,兼容多种电源环境,特别适合车载及电池供电场景。
电路图高度简化,逻辑清晰,若此图仍无法理解,建议先学习基础电子知识再尝试收音机制作。

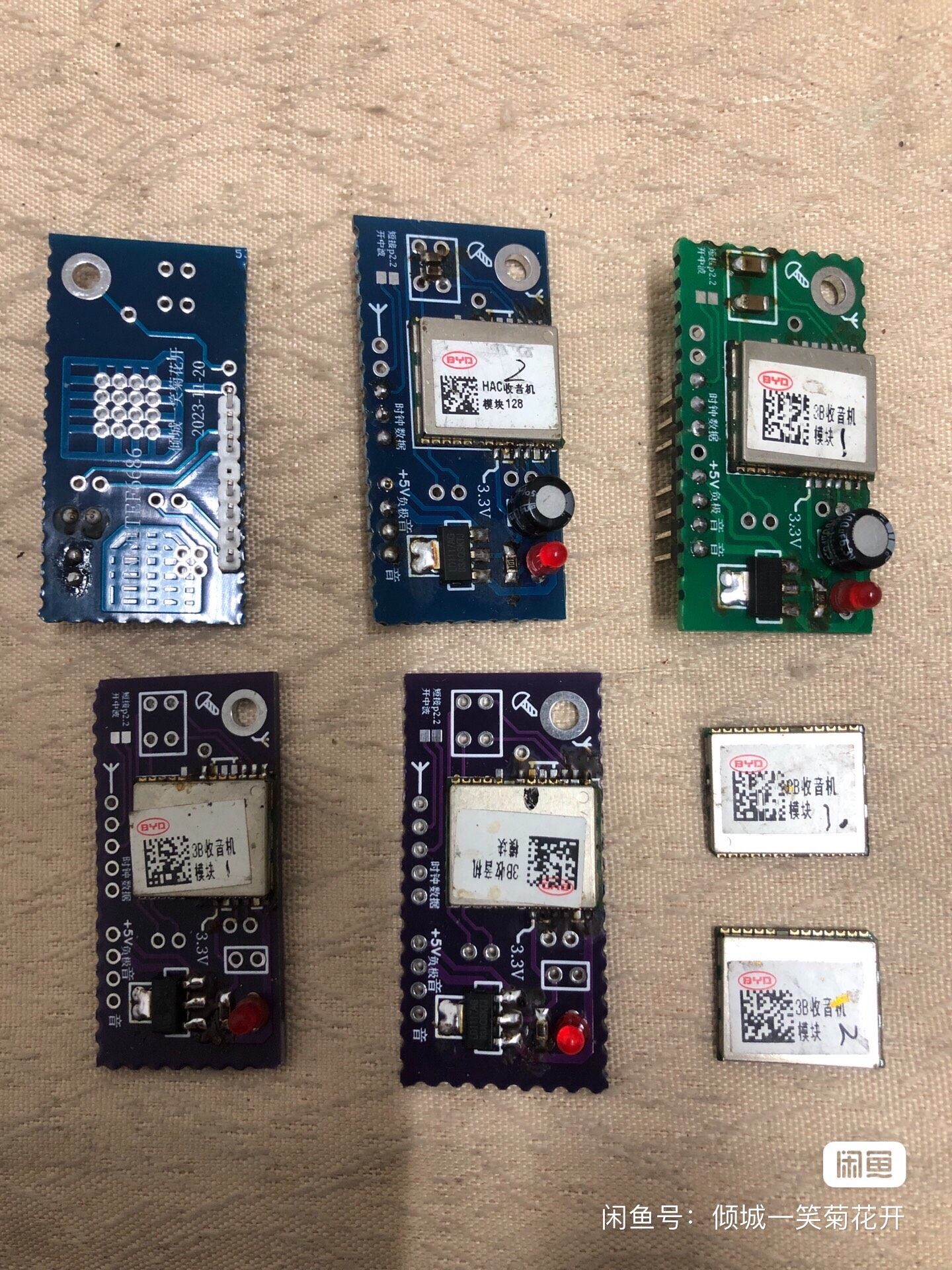

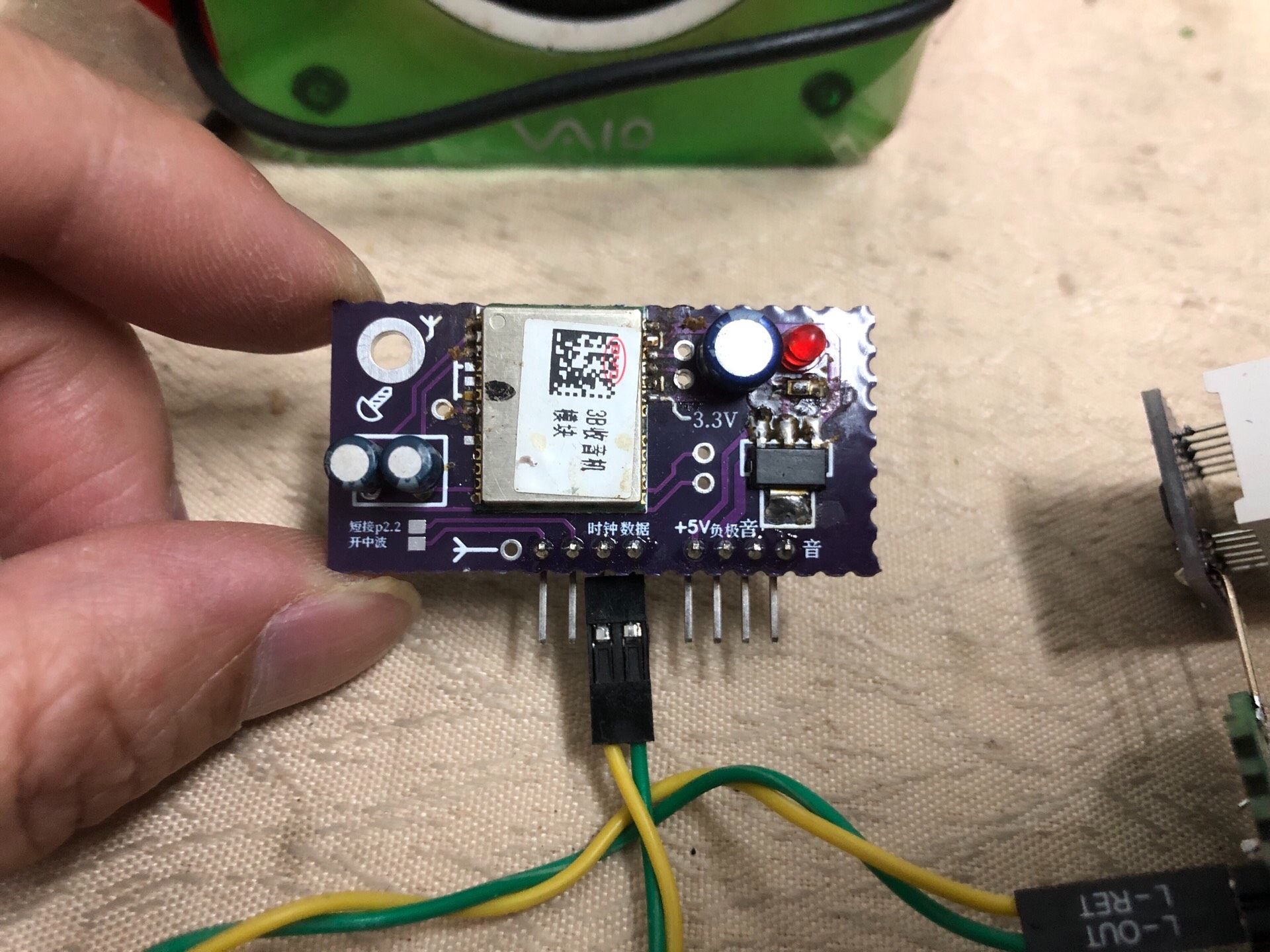

此控制板所用的比亚迪6686模块本人一般不出售,如有特殊需求,加20元即可提供。
请注意:灵敏度与音质由原厂芯片决定,非本人可控范畴,请咨询比亚迪官方技术团队。
本产品不附带任何线材、插头或连接器,无基本工具与材料者请勿下单。
全国包邮(偏远地区除外)。

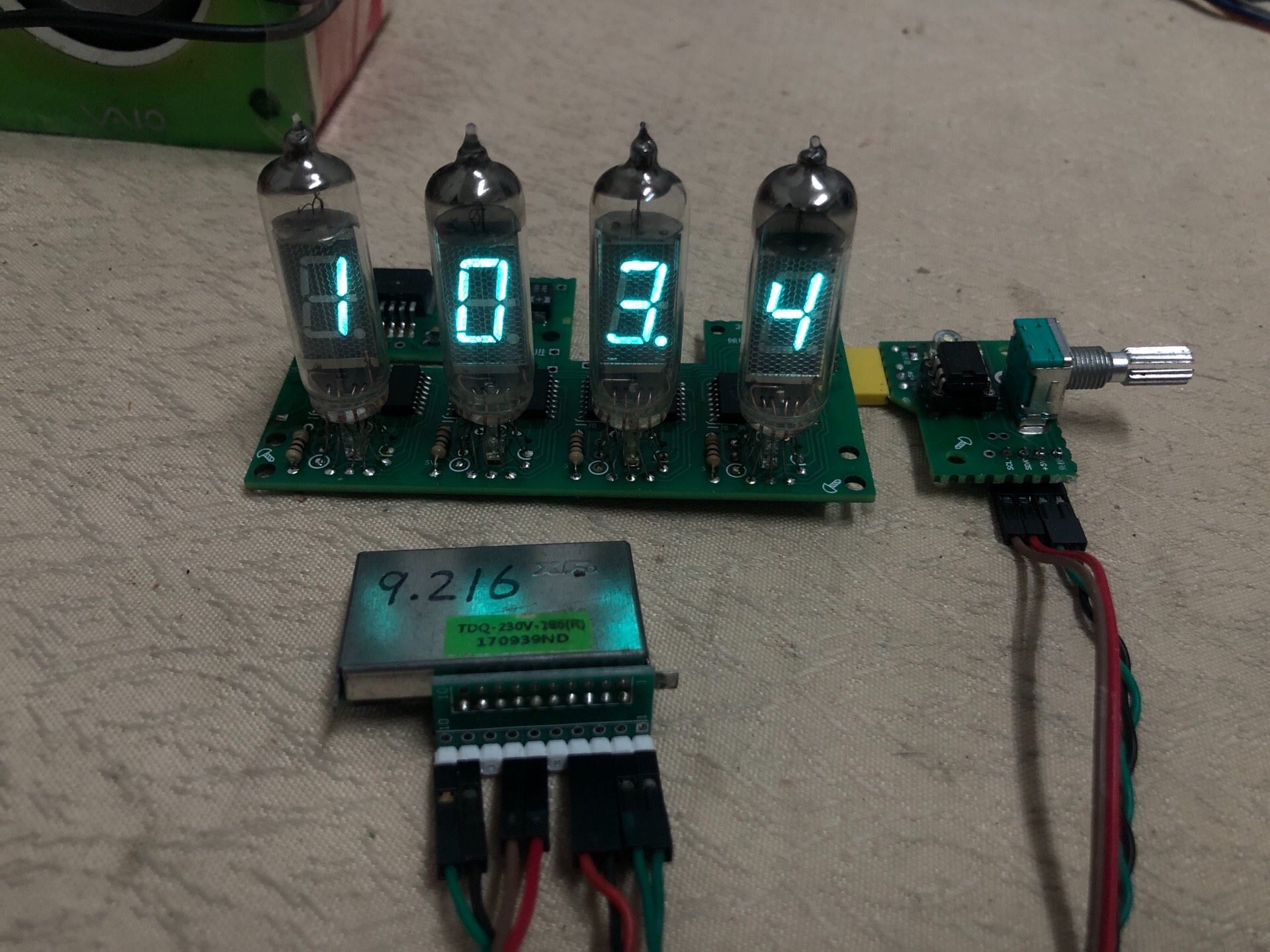

当前版本适配12MHz晶振的比亚迪6686模块,代码与此前开发的XF版9.216MHz版本通用,仅需增加对应晶振参数。
自2025年8月16日起,程序全面支持4MHz与12MHz晶振模块:初始化时将SCL接地可识别12MHz模块,SDA接地则识别4MHz模块,完成初始化后请解除短接。
部分用户反馈使用独立电池分别供电时出现无声现象。
原因在于控制板通电后约0.5秒内会发送初始化指令。
若6686模块通电延迟,则可能错过该指令。
正确做法是:同时上电,或让6686模块先于控制板得电。
