### 利用西门子PLC设计的轧钢机控制系统

本产品为一套完整的电子程序资料。


#### 商品内容概述:

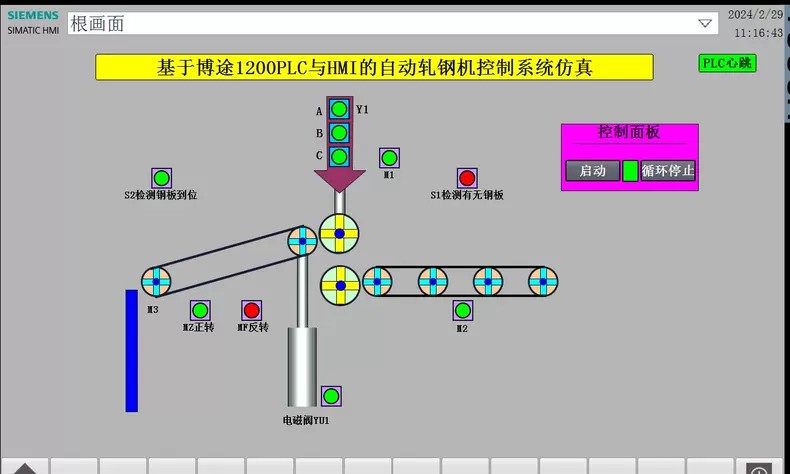

- **第一部分**:包含一份适用于博途版本V14或更高版本的自动轧钢机PLC及人机界面(HMI)仿真工程项目。

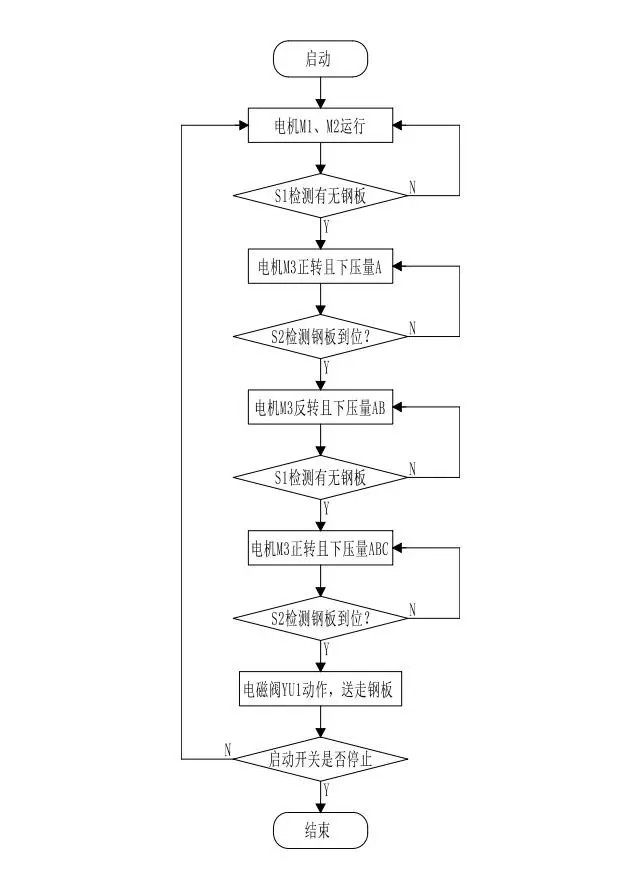

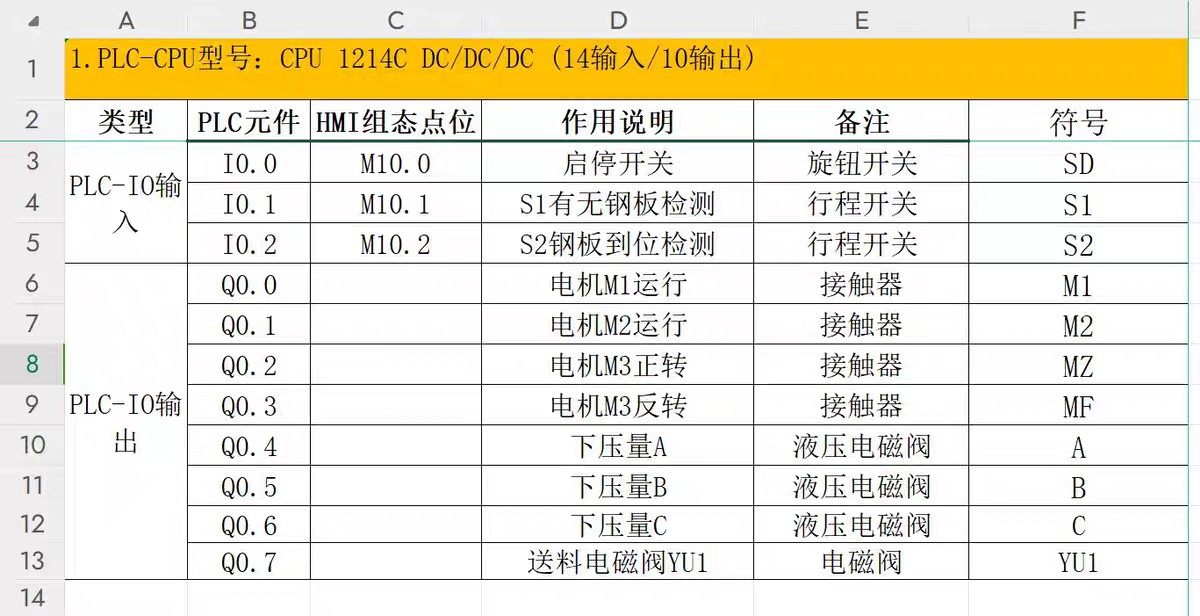

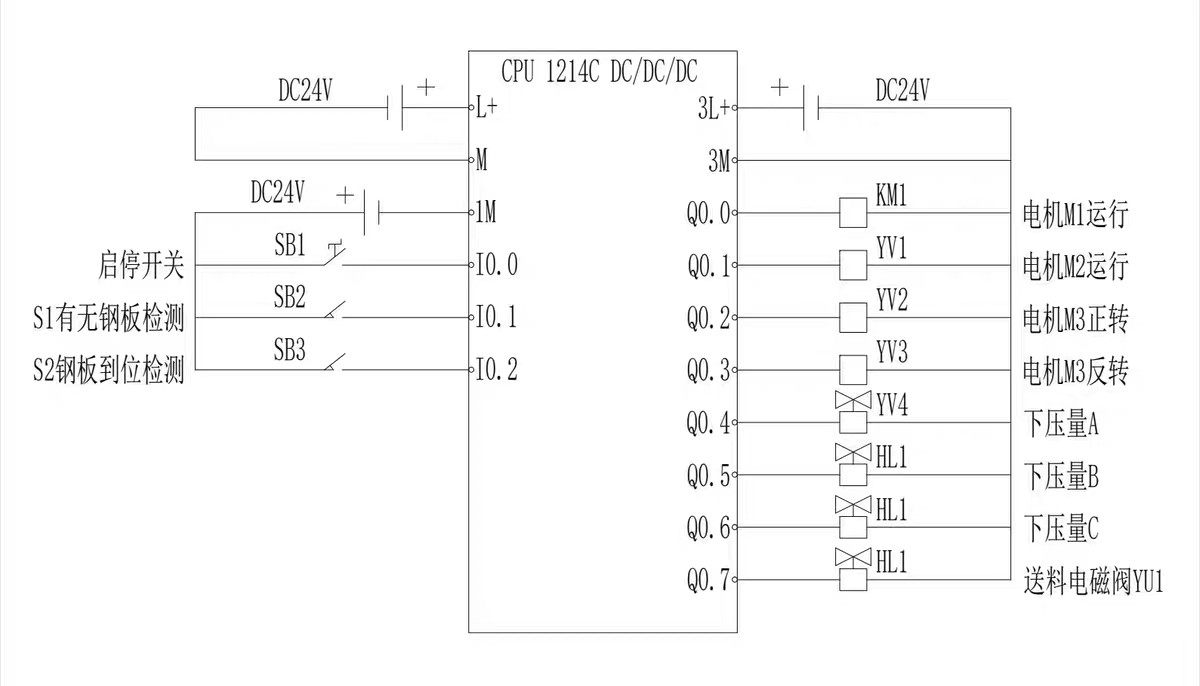

- **第二部分**:提供了自动轧钢机所需的输入输出点位表、PLC连接线路图、主电气系统图以及控制逻辑流程图,所有这些文档均以可编辑的CAD源文件形式提供。

- **第三部分**:附带一份详尽的售后支持服务指南。

- **额外福利**:还额外赠送一篇参考文献,虽然其内容并不直接关联于提供的程序代码,但对理解相关领域知识非常有帮助。


#### 系统功能详解:
- **基本操作要求**:根据面板布局,原材料钢板从右侧进入设备,在M1、M2和M3三台电机的作用下经过连续三次压制过程后从左侧排出。

- **启动条件设定**:当按下开始按钮SD时,电动机M1和M2启动并开始传输钢板。
此时如果检测到输送带上存在钢板(传感器S1激活),则表示钢板已经到位,接着M3将正向旋转(指示灯MZ亮起),同时执行机构Y1施加第一次压力(指示灯A亮)。
一旦S1信号消失且S2被触发,则说明钢板已移动至预定位置,此时M3反向运转(指示灯MF点亮),Y1继续施加第二次更大的力道(此时指示灯A与B同时亮起)。
随后当S1再次变为活动状态而S2失去作用时,M3恢复正转模式,Y1进一步加大压力直至达到最大值(指示灯A、B、C全部亮起)。
最终,当S1不再工作并且S2重新激活时,表明整个压延工序完成,此时M3保持正转方向,通过电磁阀YU1的动作将加工完毕的钢板移出生产线。
